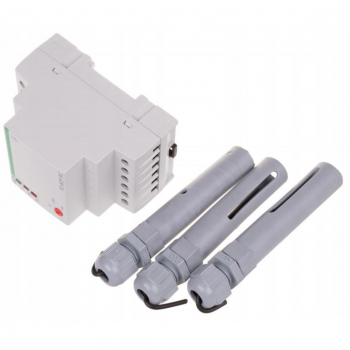

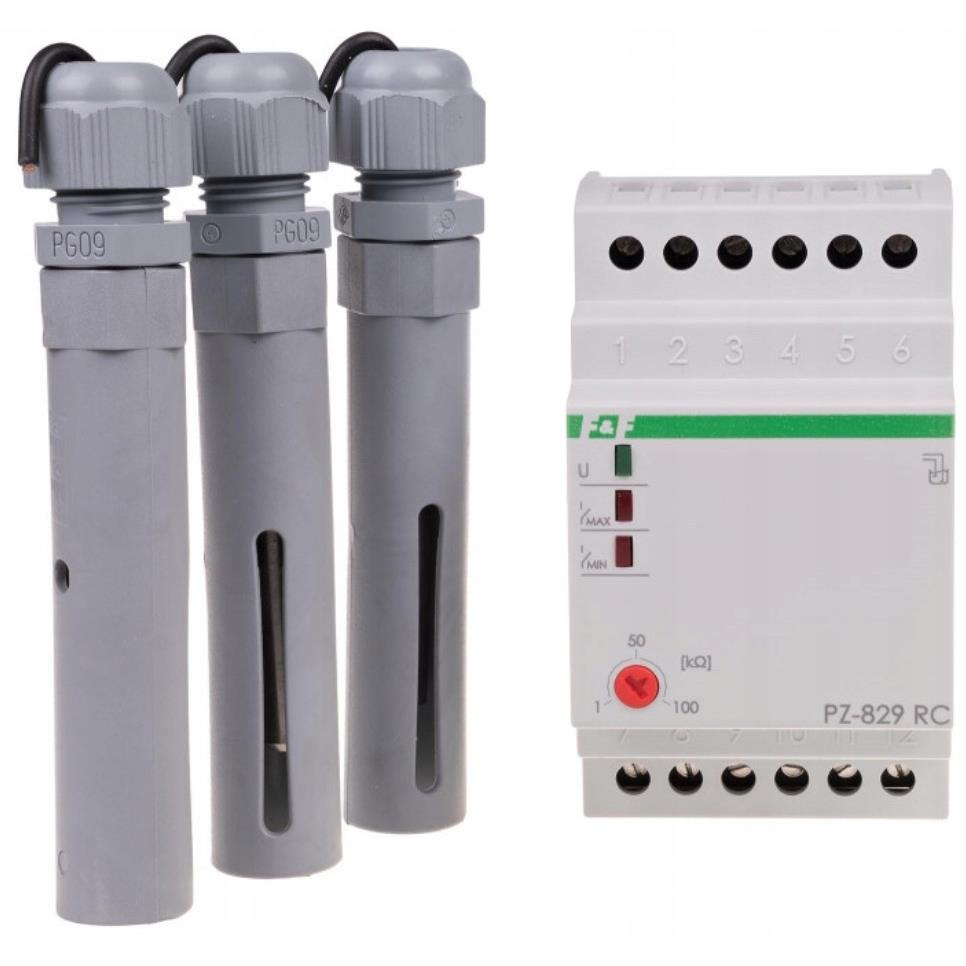

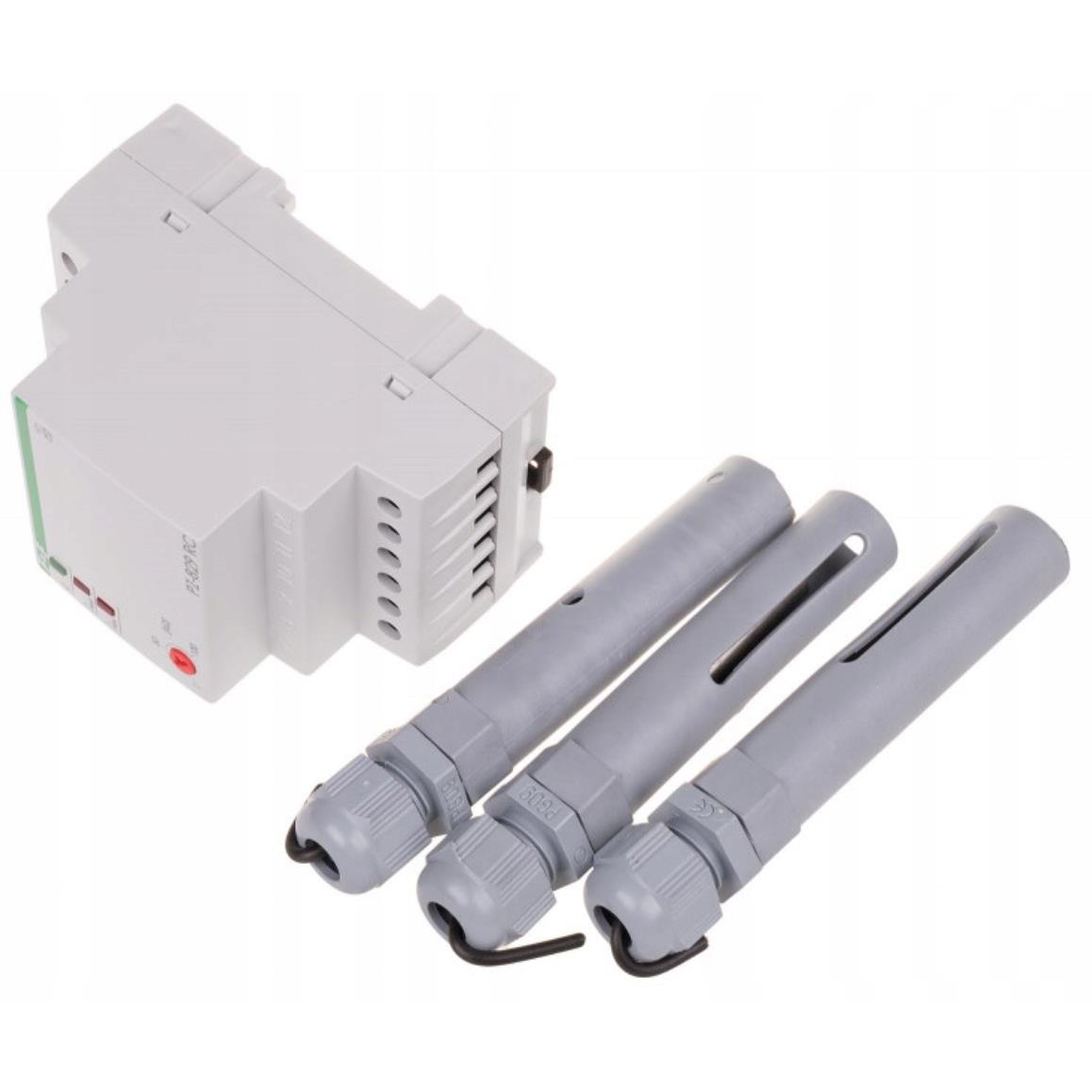

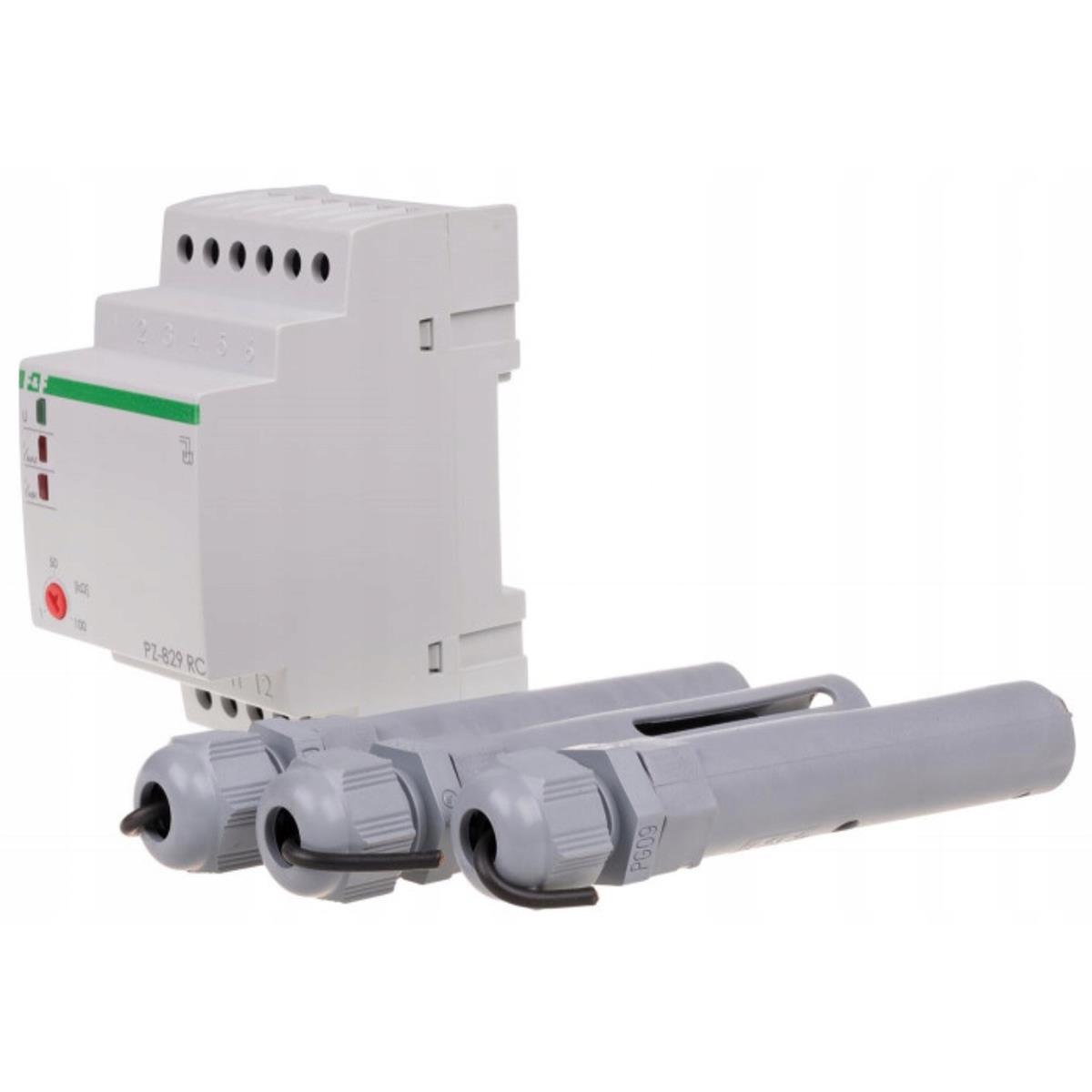

Przekaźnik do kontroli poziomu cieczy PZ-829 RC F&F FiF FF

Wykrywa ciecze przewodzące prąd elektryczny na poziomach zamontowania sond zalania. Utrzymuje stany minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.

• Dwustanowy - min/max
• Regulacja czułości
• 3x sonda PZ2

Charakterystyka przekaźnika do kontroli poziomu cieczy PZ-829 RC F&F FiF FF

• Podstawową funkcją przekaźnika PZ-829 RC jest wykrywanie obecności cieczy przewodzących prąd elektryczny na poziomach zamontowanych sond zalania
• Urządzenie pozwala na utrzymywania stanów minimum i maksimum kontrolowanej cieczy w zakresie wyznaczonym przez użytkownika.
• Posiada fabryczną regulacje czułości
• Po spadku poziomu cieczy do stanu MIN tj. rozwarte elektrody MIN i COM, styk MIN zostanie przełączony w pozycję 11-12; styk MAX pozostaje w pozycji 8-9. Po osiągnięciu stanu MAX - zwarte elektrody MAX i COM styk przekaźnika MIN zostaje przełączony w pozycję 11-10, a styk MAX w pozycję 8-7.
• Sposób podłączenia sond: Sondy elektrodowe - 3 szt. podłączane przewodem o średnicy żyły do 1 mm²  i  maksymalnej długości 100 m.

Parametry techniczne przekaźnika do kontroli poziomu cieczy PZ-829 RC F&F FiF FF

• Napięcie zasilania: 230 V AC
• Element wykonawczy: 2 × przekaźnik
• Maksymalny prąd obciążenia: 2 × 16 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Czułość - regulowana: 1÷100 kΩ
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 3 x PZ2
• Opóźnienie przełączenia styku dla punktu MIN: 1÷2 s
• Opóźnienie przełączenia styku dla punktu MAX: maks. 5 s
• Zaciski sond: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 3 moduły (52,5 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
