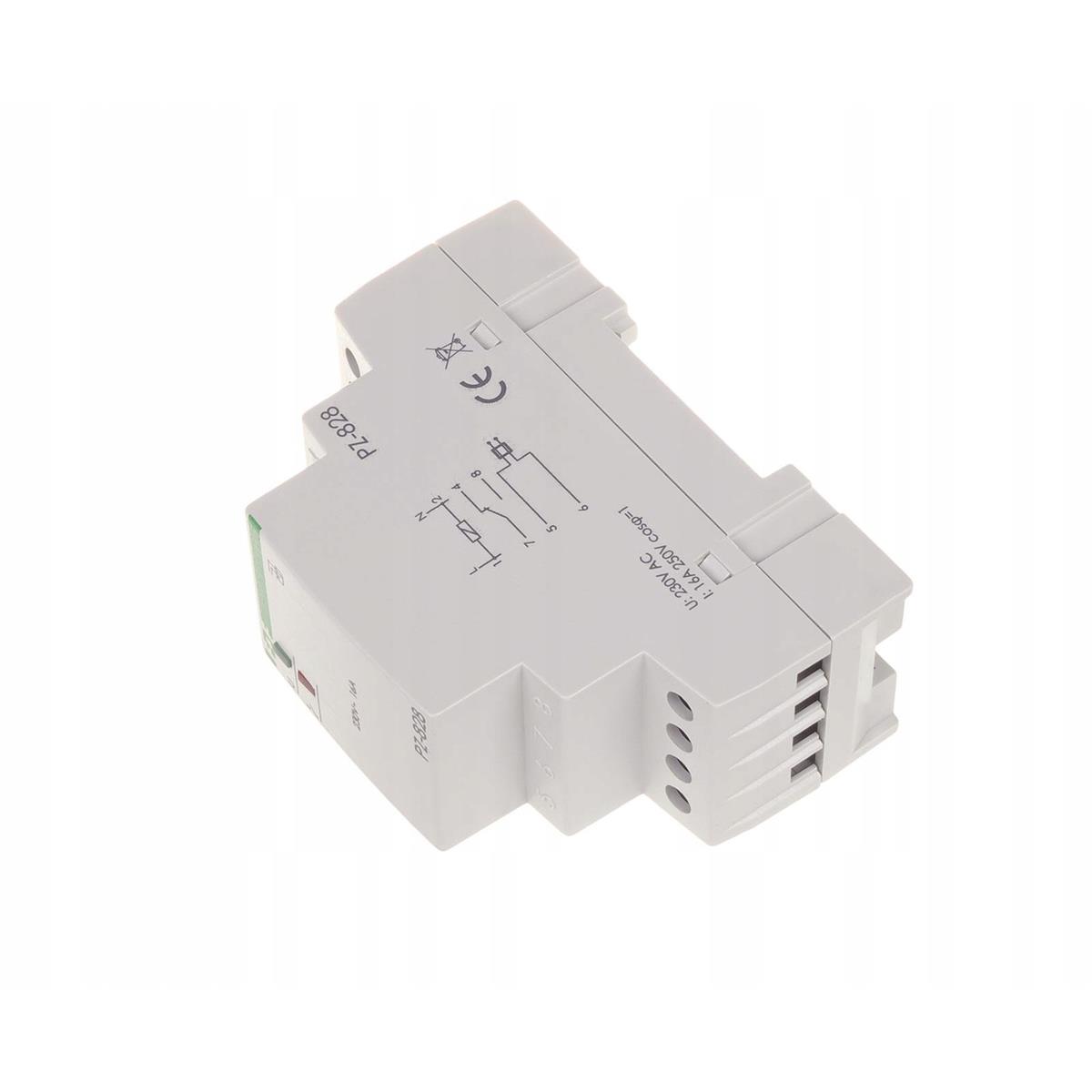

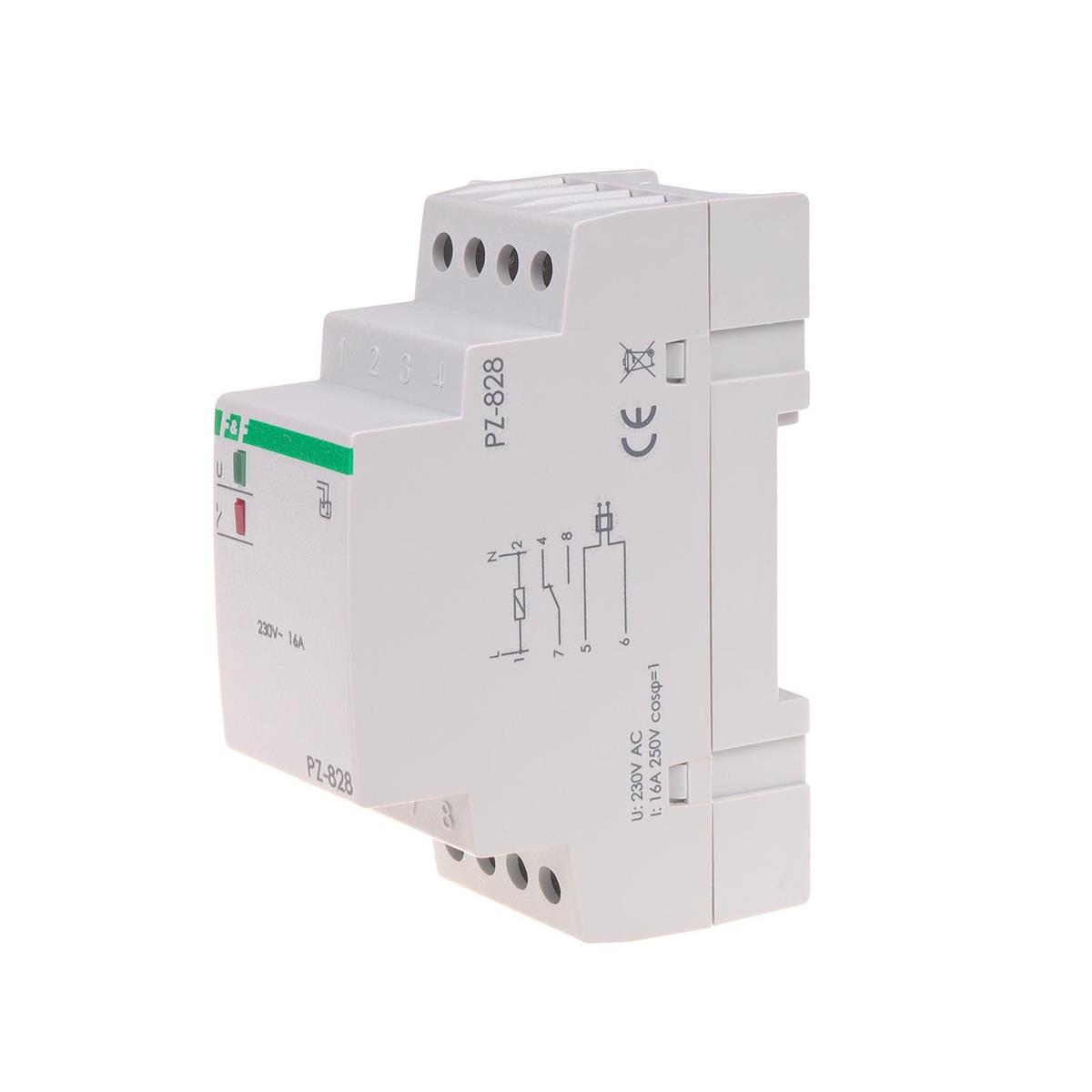

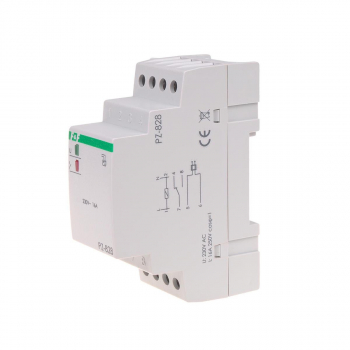

Przekaźnik do kontroli poziomu cieczy zalania przelania PZ-828 F&F FiF FF:

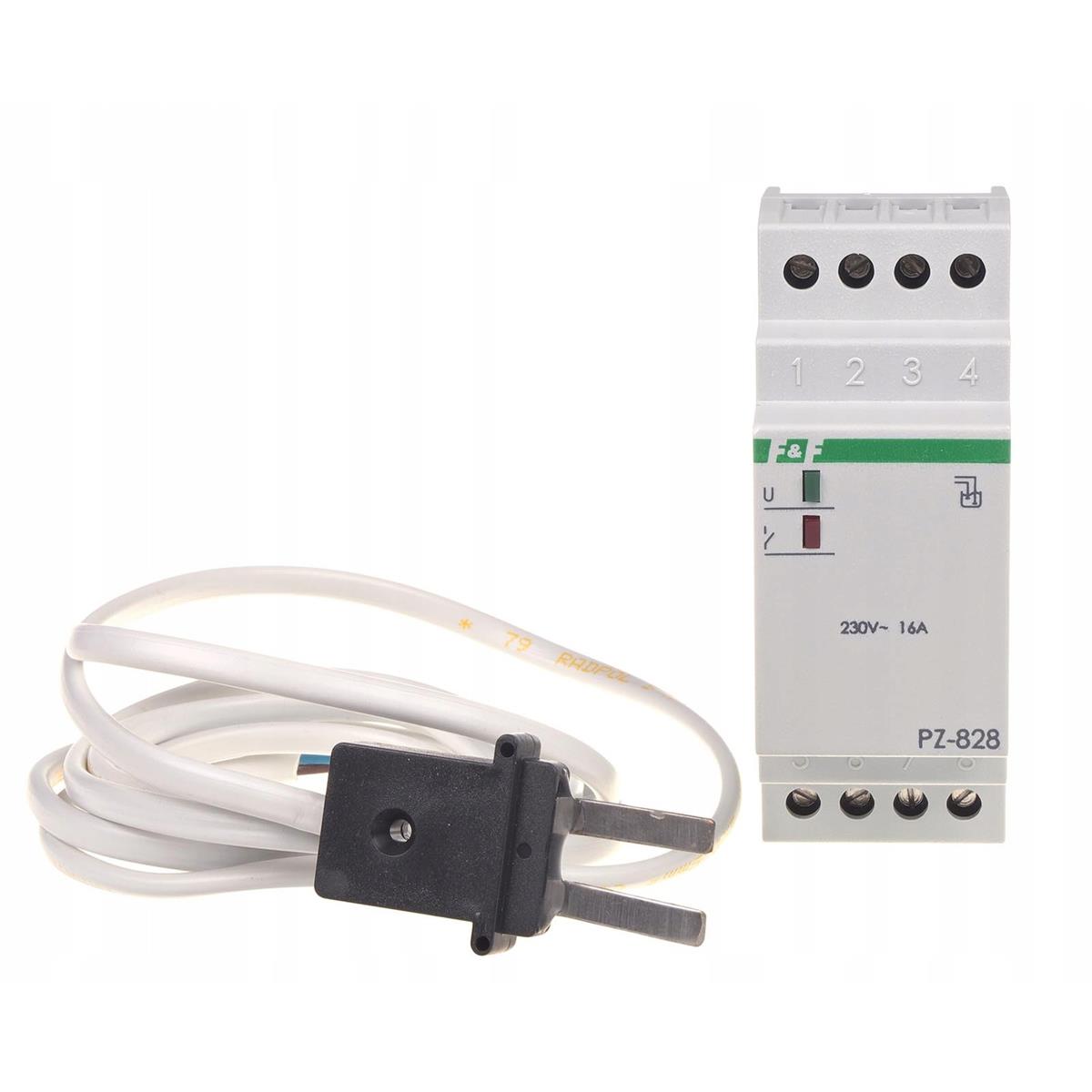

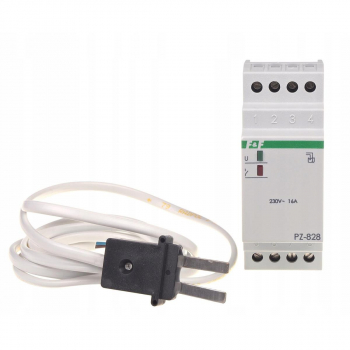

Służy do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowania sondy zalania. Wyposażony jest w fabryczną stałą nastawę czułości. W komplecie znajduje się Sonda PZ.

Charakterystyka przekaźnika do kontroli poziomu cieczy zalania przelania PZ-828 F&F FiF FF:

• Jednostanowy przekaźnik kontroli poziomu cieczy służy do wykrywania obecności cieczy przewodzących prąd elektryczny na poziomie zamontowania sondy zalania
• W stanie suchym styk przekaźnika pozostaje w pozycji 7-4
• W chwili zalania sondy cieczą - tj. zwarcia elektrod sondy, styk przekaźnika zostaje przełączony w pozycję 7-8. Po spadku poziomu cieczy - rozwarciu elektrod sondy, styk przekaźnika powraca w pozycję 7-4
• Przewód sondy można przedłużyć do 100 m. Konstrukcja sondy pozwala na zamontowanie jej na płaskim podłożu poziomym, np. na podłodze w pomieszczeniu z hydrozaworami, rurami przepływowymi lub w pralni. Dzięki temu możliwe jest szybkie wykrycie awarii - zalania pomieszczenia cieczą z jednoczesnym wyłączeniem obwodów elektrycznych lub załączeniem sygnalizacji dźwiękowej lub świetlnej - alarmu.

Parametry techniczne przekaźnika do kontroli poziomu cieczy zalania przelania PZ-828 F&F FiF FF:

• Napięcie zasilania: 230 V AC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Napięcie wyjść pomiarowych: 6 V
• Typ sondy zalania: 1 x PZ
• Zaciski sondy: separowane od sieci transformatorem
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,1 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik do kontroli poziomu cieczy zalania przelania PZ-828 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik do kontroli poziomu cieczy zalania przelania PZ-828 F&F FiF FF:
