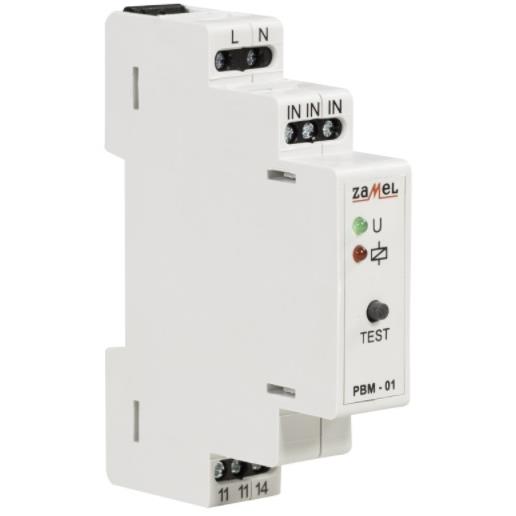

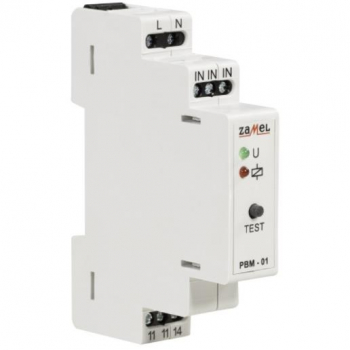

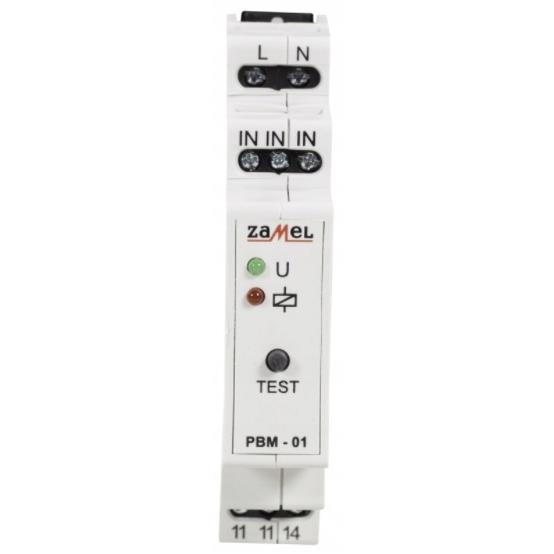

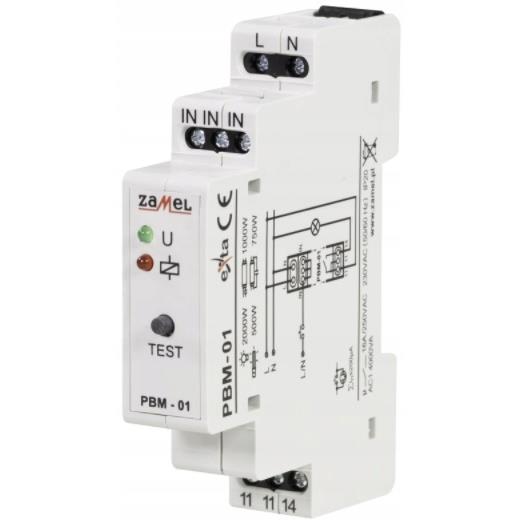

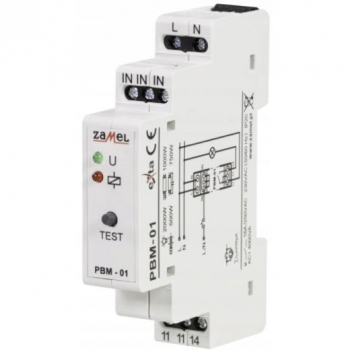

Przekaźnik bistabilny na szynę 230 V PBM-01 Zamel Exta EXT10000061

Służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem.

Charakterystyka przekaźnika bistabilnego na szynę 230 V PBM-01 Zamel Exta EXT10000061:

• Przekaźnik Zamel PBM-01 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych
• Umożliwia bistabilne - dwustanowe sterowanie oświetleniem,
• Wyzwalanie układu może następować z przewodu L lub N,
• Dwużyłowa instalacja sterująca
• Kontrolka napięcia zasilania sygnalizowana jest zieloną diodą LED
• Umożliwia pracę z wieloma przyciskami jednobiegunowymi podświetlanymi
• Wyposażony jest w wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A
• Kontrolka stanu przekaźnika - sygnalizowana jest czerwoną diodą LED
• Urządzenie wyposażone jest w funkcje TEST
• Obudowa jednomodułowa
• Montaż na szynie TH 35

Parametry techniczne przekaźnika bistabilnego na szynę 230 V PBM-01 Zamel Exta EXT10000061:

• Producent: Zamel
• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 24 mA
• Kontrolka napięcia zasilania: dioda LED zielona
• Zaciski układu wyzwalania: IN, IN, IN
• Prąd sterujący układu wyzwalania: 930 µA
• Kontrolka przekaźnika: dioda LED czerwona
• Kontrola działania przekaźnika: przycisk TEST
• Parametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 - +45 oC
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20
• Kategoria przepięciowa: II
• Napięcie udarowe: 1 kV (PN-EN 61000-4-5)
• Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm
• Waga: 78 g

Przekaźnik bistabilny na szynę 230 V PBM-01 Zamel Exta EXT10000061 jest abrdzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.
