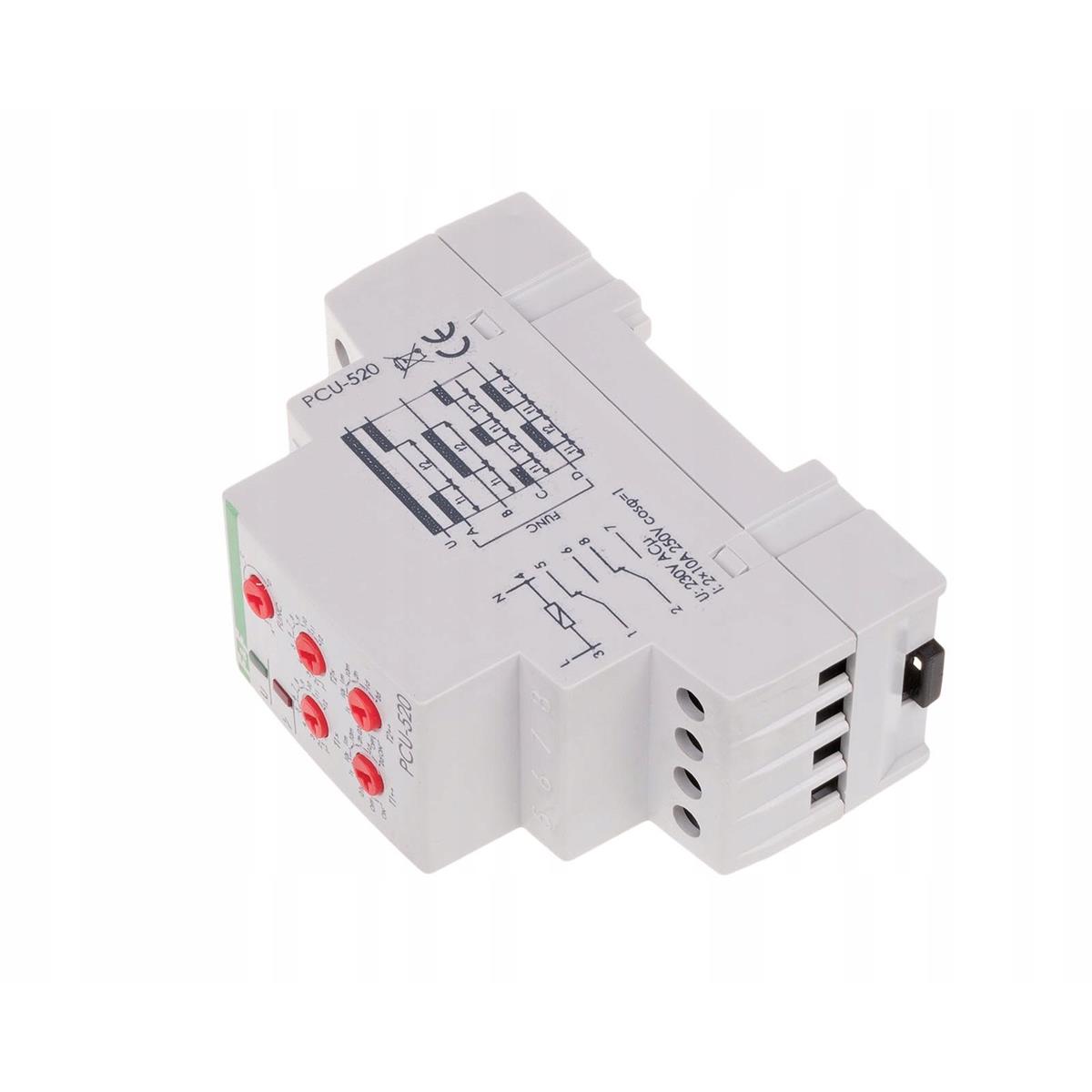

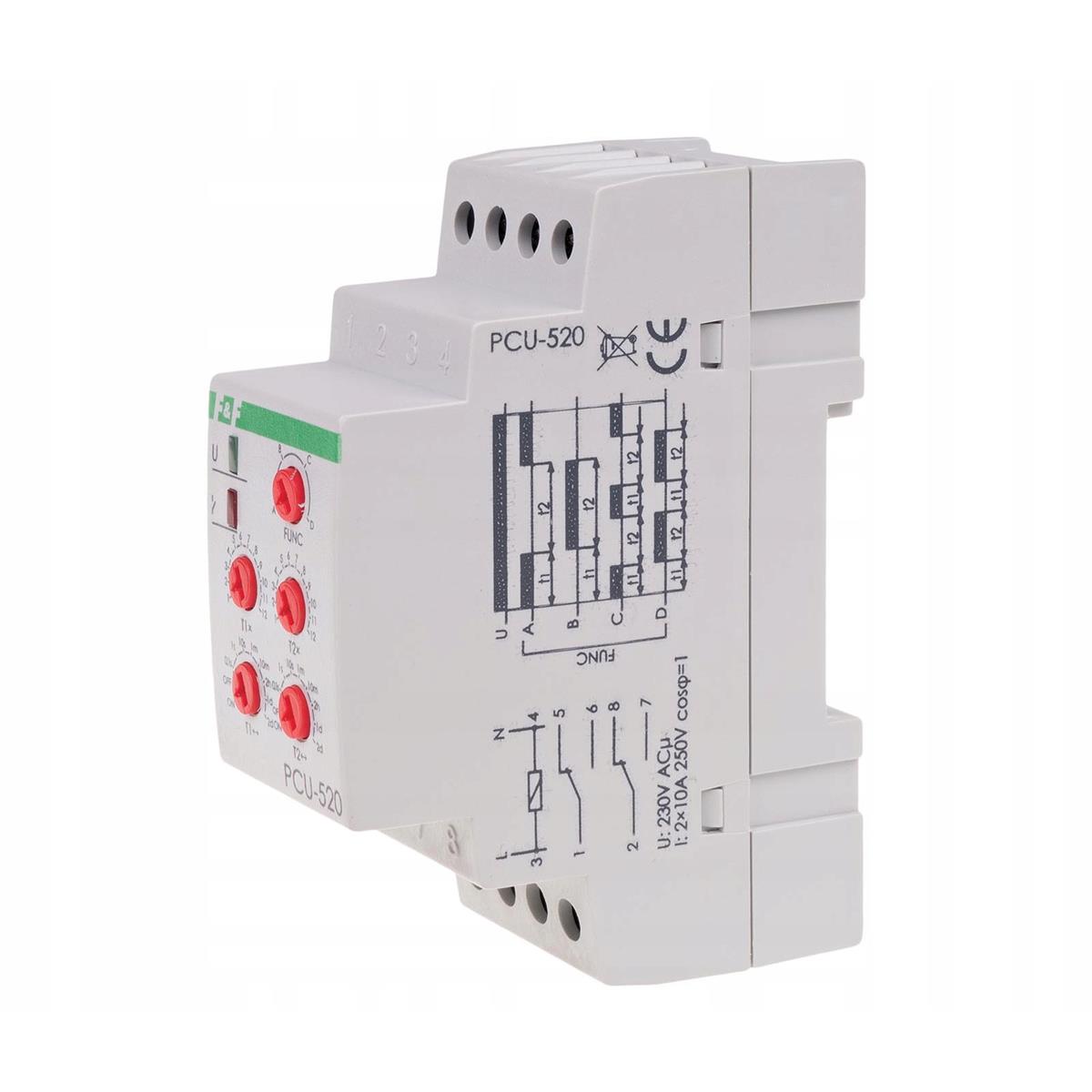

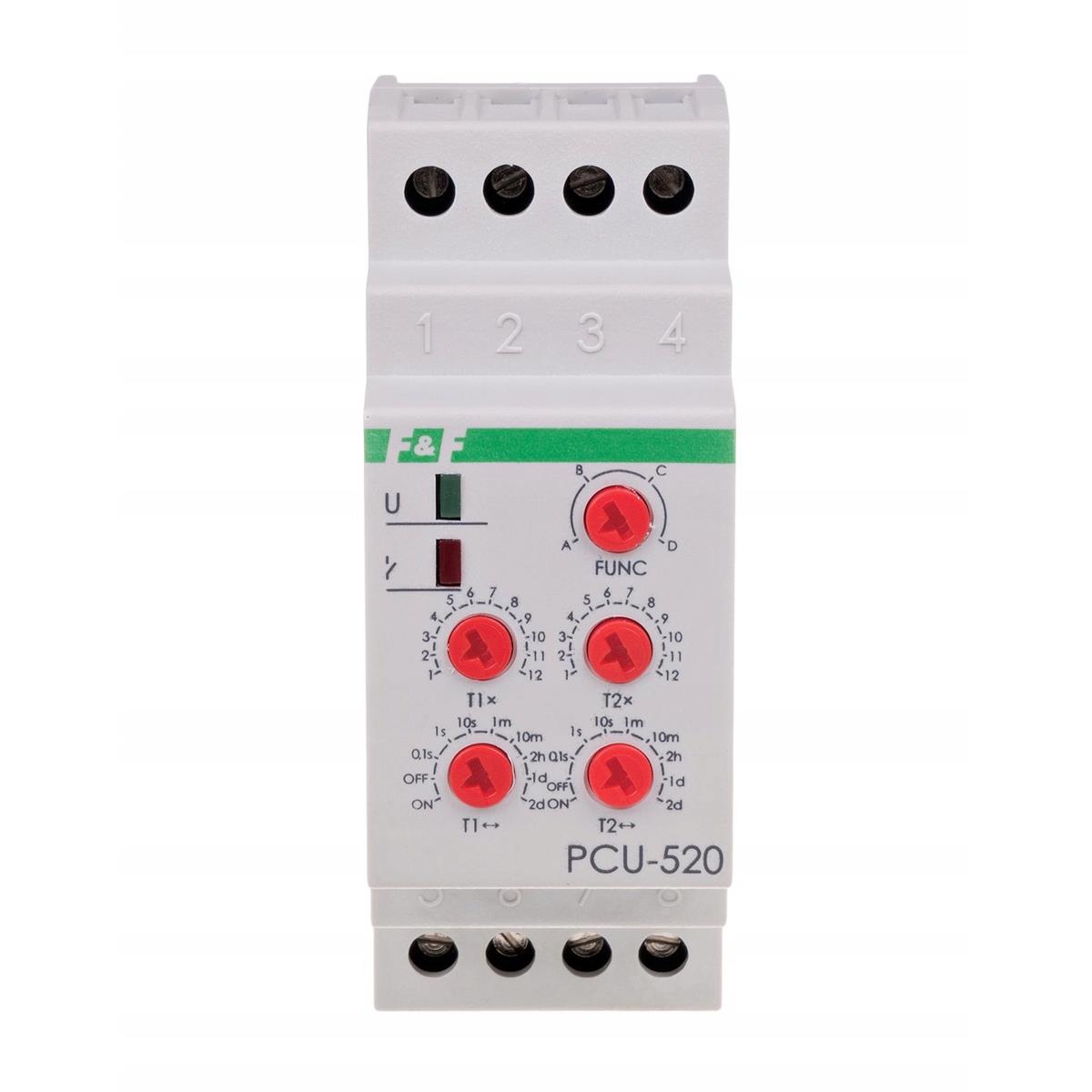

Przekaźnik czasowy 2-funkcyjny PCU-520 F&F FiF FF

Przekaźnik czasowy firmy F&F PCU-520 służy do sterowania czasowego w układach automatyki przemysłowej i domowej np.: wentylacji, ogrzewania, oświetlenia, sygnalizacji, itp. Przekaźnik wyposażony jest w nastawę dwóch czasów t1 i t2 - czasu pracy i czasu przerwy.

• Funkcja: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Napięcie zasilania: 230 V AC
• montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego 2-funkcyjnego PCU-520 F&F FiF FF

• Posiada nastawę dwóch czasów t1 i t2 - czasu pracy i czasu przerwy
• Nastawa trybu pracy - pokrętłem wyboru funkcji FUNC można ustawić jedną z funkcji np. funkcja A -opóźnione wyłączenie
• Funkcja - opóźnione wyłączenie: do czasu załączenia przekaźnika styki pozostają w pozycji 1-5, 2-8. Po podaniu napięcia zasilającego styki zostają przełączone w pozycję 1-6, 2-7 na czas t1. Po odmierzeniu czasu t1 styki powracają do pozycji 1-5, 2-8 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8 na czas  t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-6, 2-7. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Funkcja - opóźnione załączenie: po podaniu napięcia zasilającego styki pozostają w pozycji  1-5, 2-8 przez czas t1. Po odmierzeniu czasu t1 następuje przełączenie styków w pozycję 1-6, 2-7 na czas t2. Po czasie t2 styki przekaźnika powracają do pozycji 1-5, 2-8. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U

Parametry techniczne przekaźnika czasowego 2-funkcyjnego PCU-520 F&F FiF FF

• Napięcie zasilania: 230 V AC
• Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Czas przerwy - regulowany: 0,1s ÷ 576 godz.
• Przyłącze: zaciski śrubowe 4,0 mm²
• Moment dokręcający: 0,5 Nm
• Pobór mocy: 1,2 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 2 moduły (35 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
