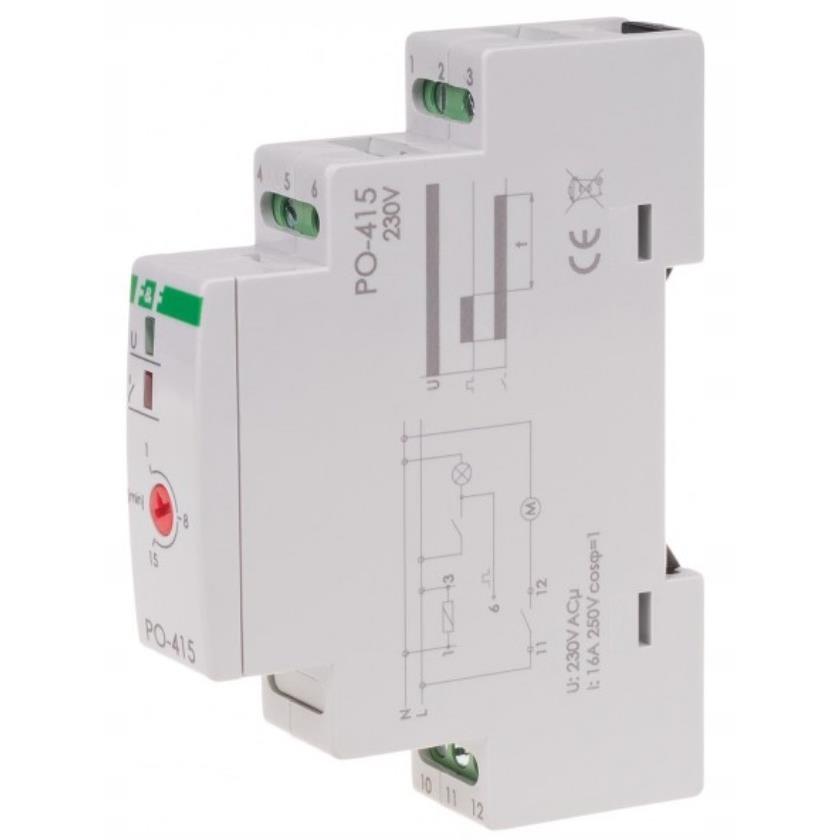

Przekaźnik czasowy opóźniony 230V PO-415 F&F FiF FF

Służy do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymanie pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia. Podanie napięcia sterującego S na przekaźnik powoduje jego zadziałanie i załączenie napięcia na sterowanym wentylatorze. Po zaniku napięcia sterującego działanie odbiornika jest podtrzymywane przez czas podtrzymania t - nastawiany potencjometrem. Po czasie t wyłączenie sterowanego wentylatora nastąpi automatycznie. W przypadku ponownego podania napięcia sterującego S przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

• Funkcja: z opóźnionym odpadaniem
• Napięcie zasilające: 230 V AC
• Montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego opóźnionego 230V PO-415 F&F FiF FF

• Jest to urządzenie, które służy do podtrzymania zasilania sterowanego odbiornika przez określony czas po zaniku napięcia sterującego, np. w układach wentylacji łazienkowej, gdzie występuje podtrzymania pracy wentylatora - załączanego wraz z oświetleniem - przez określony czas po wyłączeniu tegoż oświetlenia

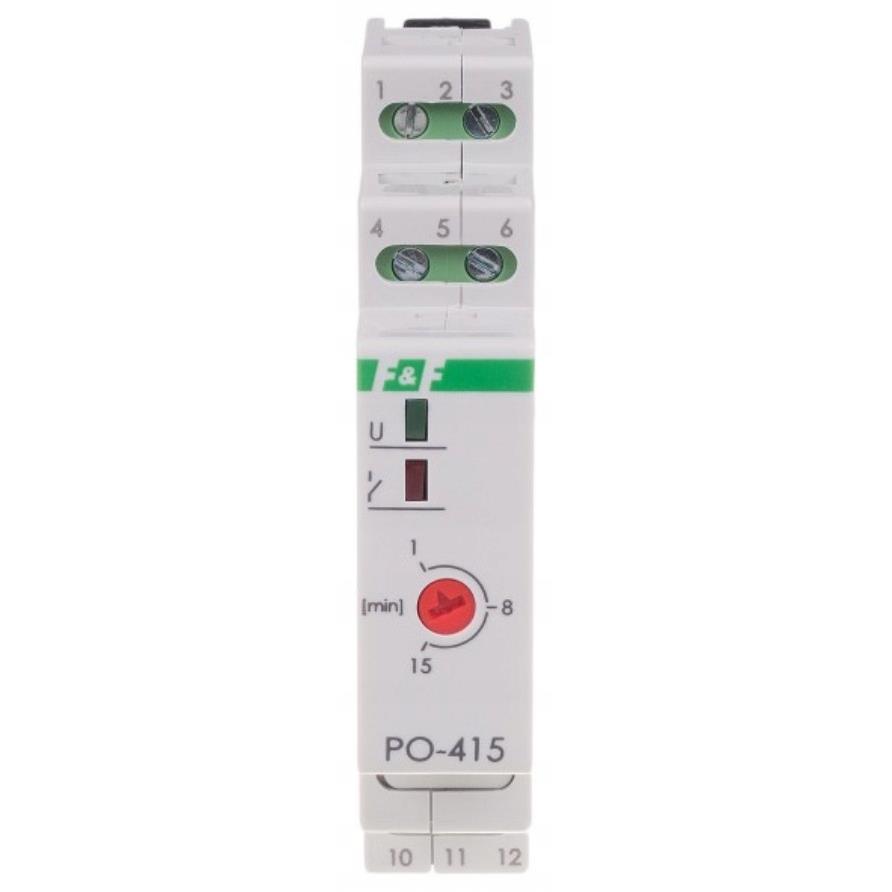

• Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U. Podanie napięcia sterującego na wejście 6 powoduje załączenie styku 11-12 sygnalizowane - świeceniem LED czerwonej. Po zaniku napięcia sterującego styk jest podtrzymywany w pozycji 11-12 przez czas t - nastawiany pokrętłem. Po czasie t następuje powrót styku do pozycji 11-1
• W przypadku ponownego podania napięcia sterującego przed upływem nastawionego czasu przekaźnik realizuje swoją funkcje pracy od początku.

Parametry techniczne przekaźnika czasowego opóźnionego 230V PO-415 F&F FiF FF

• Napięcie zasilania: 230 V AC
• Tryb pracy: z opóźnionym odpadaniem
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Prąd impulsu sterującego: mniej niż 300 mA
• Sygnalizacja stanu styku: LED czerwona
• Sygnalizacja zasilania: LED zielona
• Czas podtrzymania: 1÷15 min.
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,56 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik czasowy opóźniony 230V PO-415 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik czasowy opóźniony 230V PO-415 F&F FiF FF
