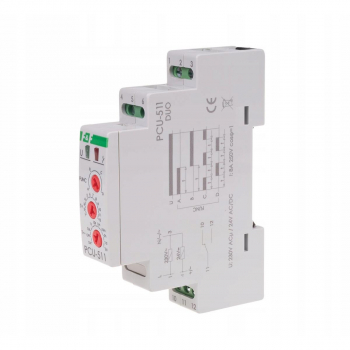

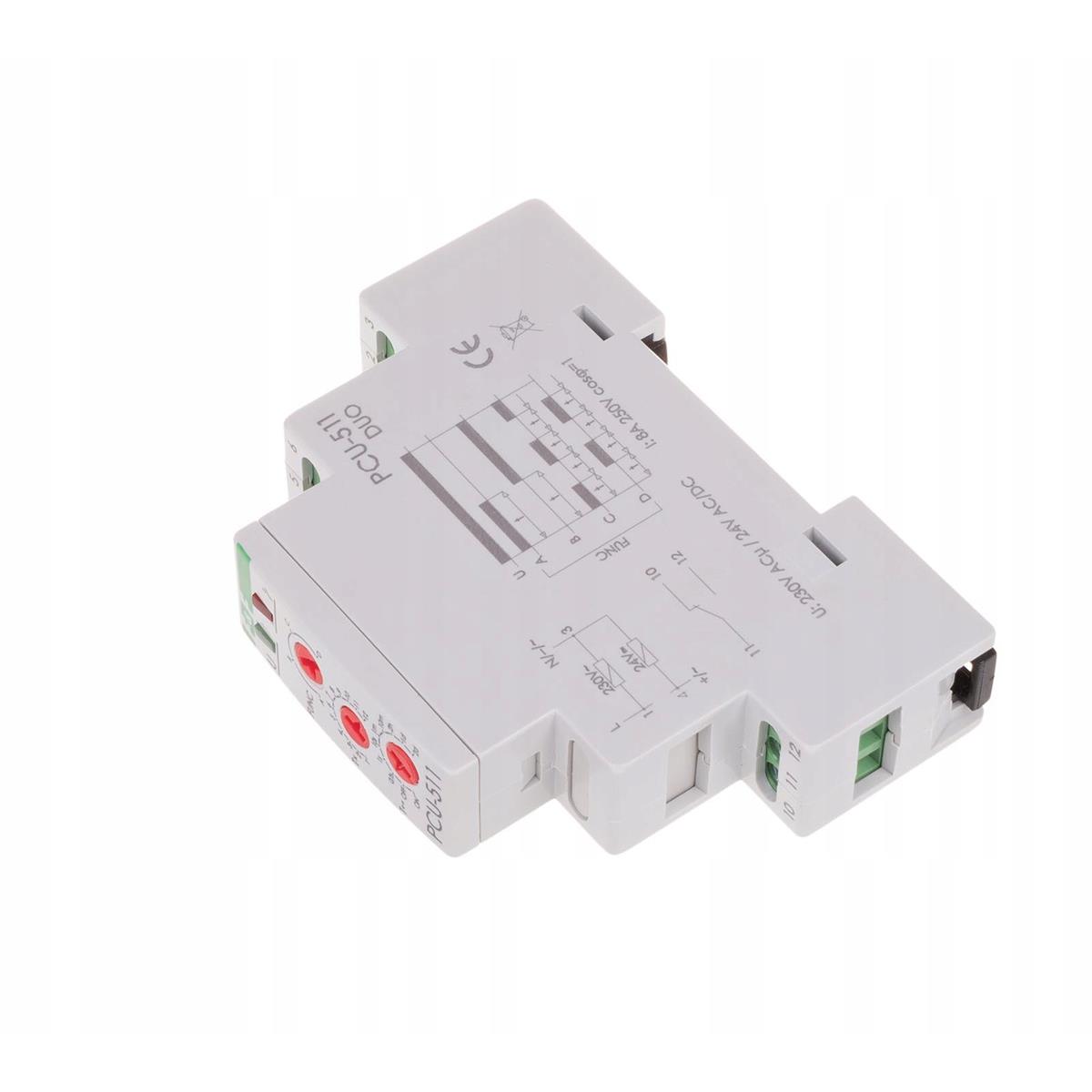

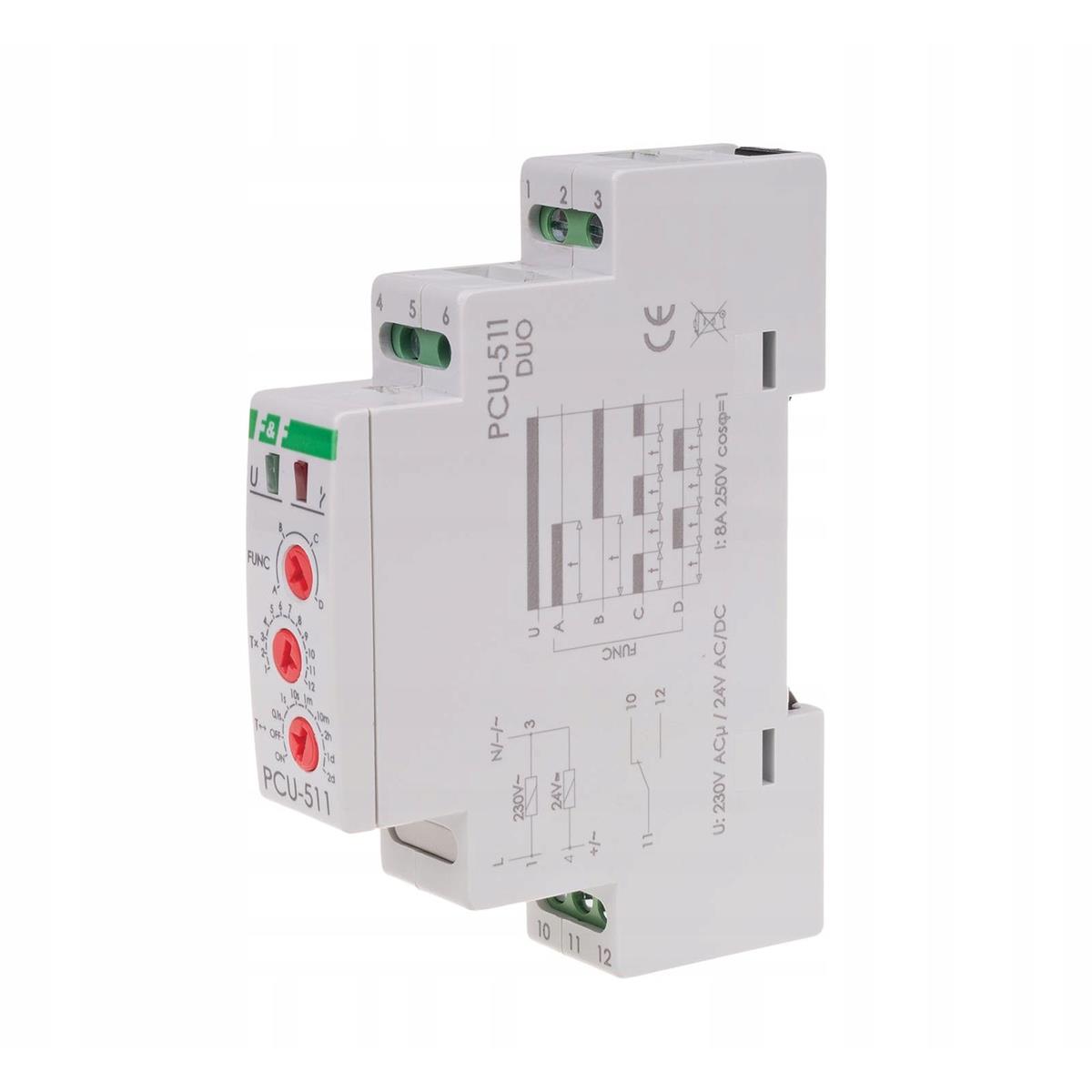

Przekaźnik czasowy PCU-511 DUO F&F FiF FF

Służy do sterowania czasowego w układach automatyki przemysłowej Posiada funkcje takie jak :opóźnione wyłączenie, opóźnione załączenie, praca cykliczna.

• Napięcie zasilania: 230 V AC / 24 V AC/DC
• Styk: 1P
• Montaż: na szynie 35 mm

Charakterystyka przekaźnika czasowego PCU-511 DUO F&F FiF FF

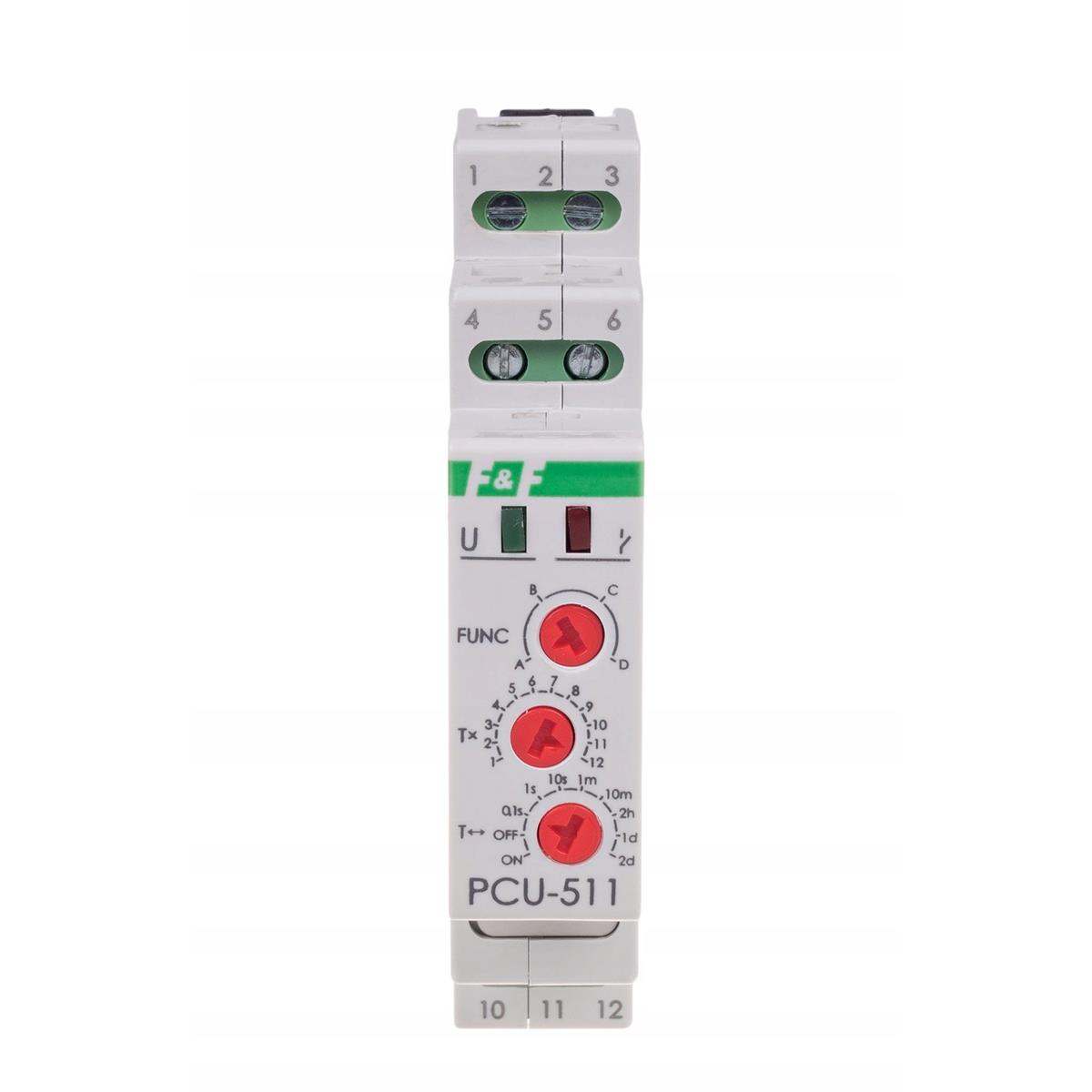

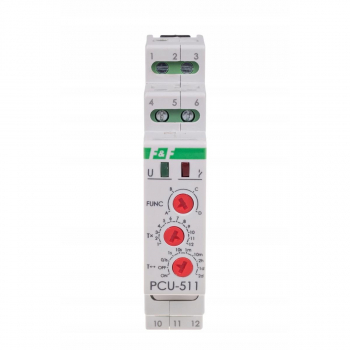

• Posiada nastawę trybu pracy - pokrętłem wyboru funkcji FUNC można ustawić jedną z funkcji np. funkcja A -opóźnione wyłączenie
• Posiada nastawę czasu pracy - pokrętłem wyboru zakresu czasowego T, można ustawić jeden z zakresów, następnie pokrętłem nastawy czasu T ustawić wartość na skali od 1-12
• Funkcja - opóźnione wyłączenie: do czasu załączenia przekaźnika styk pozostaje wyłączony- zwarte wyprowadzenie 11-10. Po podaniu napięcia zasilającego- świecąca LED zielona, styk zostaje załączony - zwarte wyprowadzenia 11-12 i następuje odmierzanie nastawionego czasu pracy „t” - świecąca LED czerwona. Po odmierzeniu czasu „t” styk powraca do pozycji wyłączonej - zwarte wyprowadzenia 11-10. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Funkcja - opóźnione załączenie: przed i po podaniu napięcia zasilającego- świecąca LED zielona, styk pozostaje wyłączony - zwarte wyprowadzenia 11-10 i następuje odmierzanie nastawionego czasu pracy „t”. Po odmierzeniu czasu „t” następuje przełączenie styku i zwarcie wyprowadzeń 11-12 - świecąca LED czerwona. Ponowna realizacja trybu pracy przekaźnika możliwa jest po odłączeniu napięcia zasilającego i ponownym jego załączeniu
• Zasilanie przekaźnika sygnalizowane jest świeceniem LED zielonej U

Parametry techniczne przekaźnika czasowego PCU-511 DUO F&F FiF FF

• Napięcie zasilania: 230 V AC / 24 V AC/DC
• Tryb pracy: opóźnione wyłączenie, opóźnione załączenie, praca cykliczna
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 8 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Opóźnienie zadziałania: 50 ms
• Sygnalizacja stanu styku: LED czerwona
• Czas działania - regulowany: 0,1 s ÷ 576 godz.
• Sygnalizacja zasilania: LED zielona
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik czasowy PCU-511 DUO F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik czasowy PCU-511 DUO F&F FiF FF
