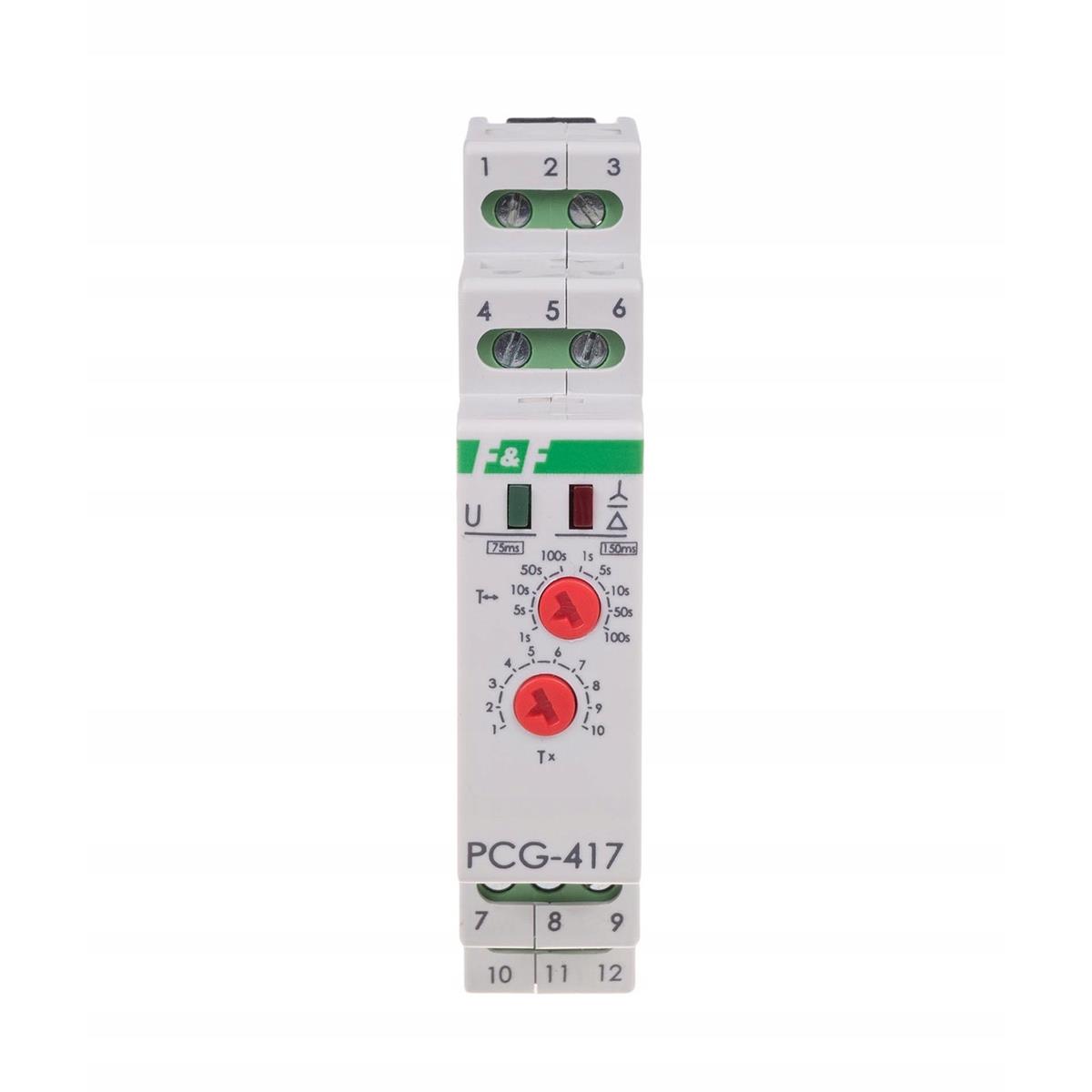

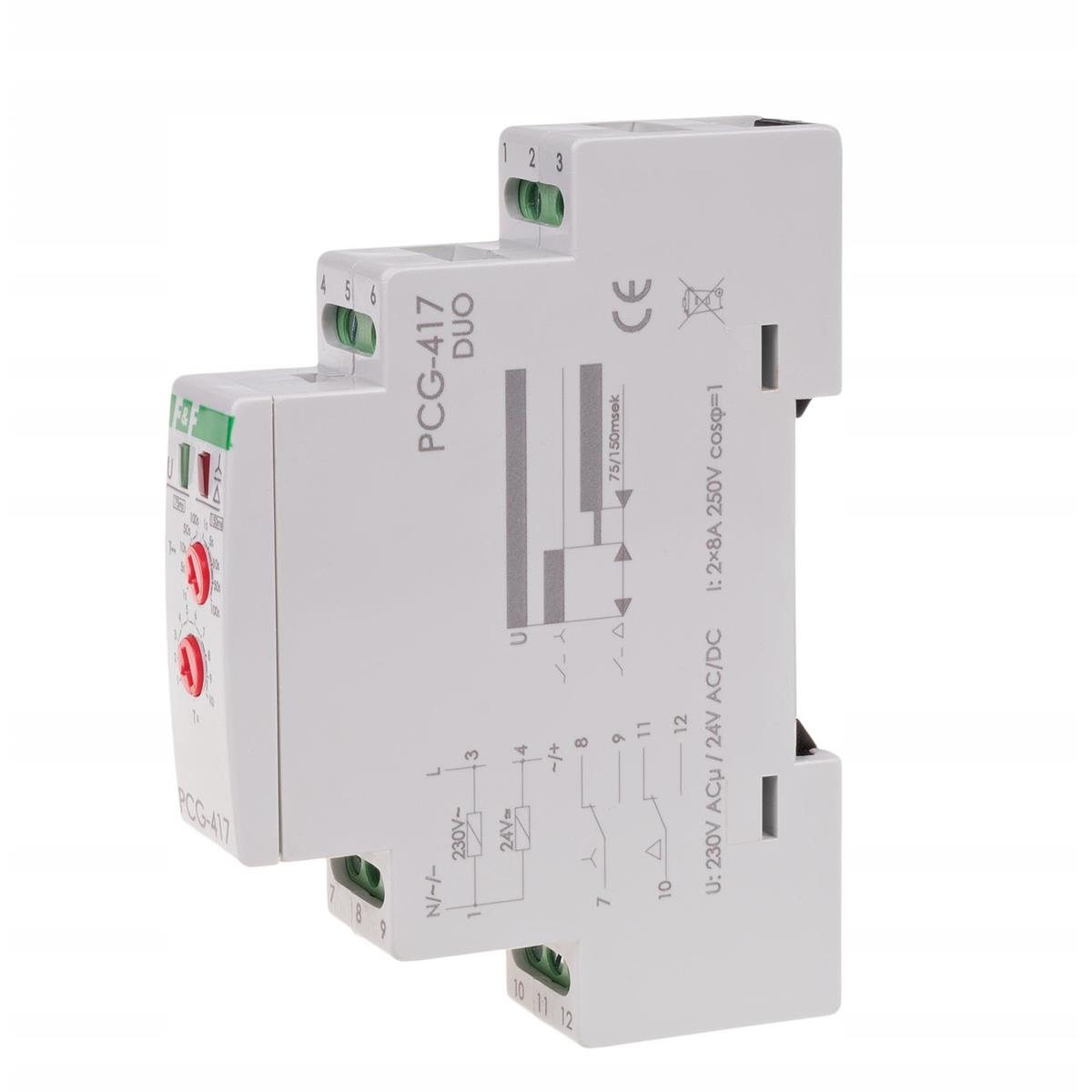

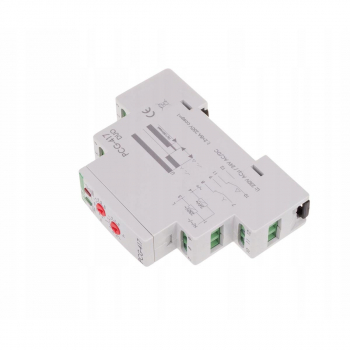

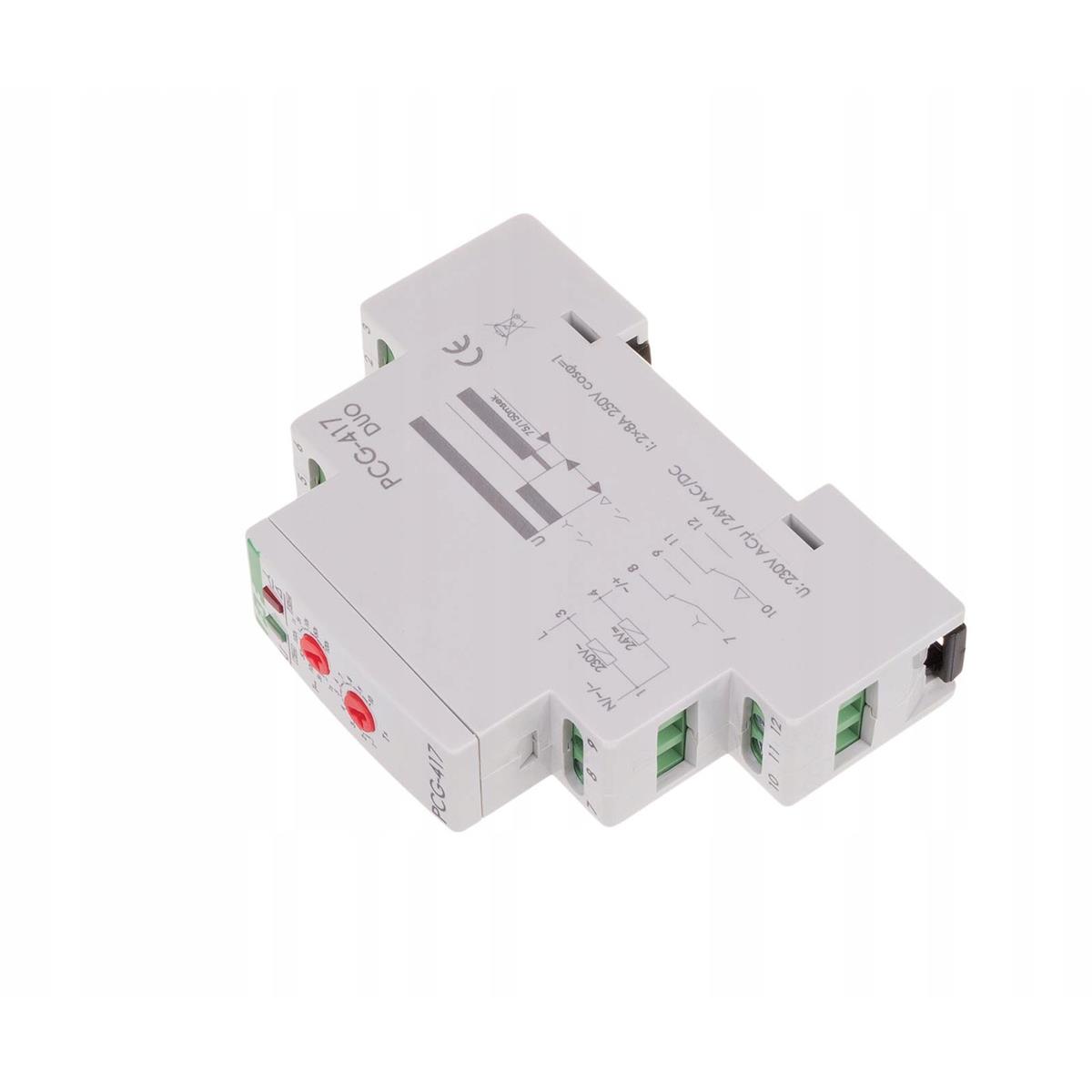

Przekaźnik przełącznik czasowy PCG-417 DUO F&F FiF FF

Służy do sterowania stycznikowym układem przełączeniowym typu "gwiazda"-„trójkąt”. Posiada specjalny układ dwóch przekaźników elektromagnetycznych, który eliminuje ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem.

Charakterystyka przekaźnika przełącznika czasowego PCG-417 DUO F&F FiF FF:

• Sterownik czasowy F&F PCG-417 DUO służy do sterowania stycznikowym układem przełączeniowym typu "gwiazda"-„trójkąt”.
• Posiada specjalny układ dwóch przekaźników elektromagnetycznych, który eliminuje ryzyko załączenia dwóch styczników jednocześnie. Każdy z przekaźników steruje odpowiednim stycznikiem.
• Działanie sterownika polega na tym, że w chwili przełączenia z układu "gwiazda" na "trójkąt", pierwszy rozłącza stycznik „gwiazdy”, następuje wymuszona przerwa czasowa, a następnie drugi przekaźnik załącza stycznik „trójkąta”
• Po załączeniu zasilania styk "gwiazdy" zostanie przełączony w pozycję 7-9 na ustawiony czas rozruchu t1. Styk „trójkąta” pozostaje w pozycji 10-11. Po upływie czasu rozruchu t1 styk "gwiazdy" zostanie przełączony w pozycję 7-8 - styk „trójkąta” nadal pozostaje w pozycji 10-11 i nastąpi przerwa przełączenia o ustawionym czasie t2
• Po upływie czasu t2 styk „trójkąta” zostanie przełączony w pozycję 10-12 i pozostaje w tym stanie do momentu odłączenia napięcia zasilającego - styk "gwiazdy" pozostaje w pozycji 7-8
• Nastawa czasu rozruchu i czasu opóźnienia przełączenia: Pokrętłem wyboru zakresu czasowego T↔ ustawiamy wybrany zakres czasowy - dla opcji opóźnienia przełączenia t2=75msek z lewej strony skali, a dla opcji opóźnienia przełączenia t2=100msek z prawej strony skali. Pokrętłem T× ustawiamy wartość na skali od 1 do 10. Iloczyn tych wartości jest równy czasowi rozruchu t1 np. t1=1s×7=7sek.

Parametry techniczne przekaźnika przełącznika czasowego PCG-417 DUO F&F FiF FF:

• Napięcie zasilania: 230 V AC / 24 V AC/DC
• Element wykonawczy: 2 x przekaźnik
• Maksymalny prąd obciążenia: 2 × 8 A
• Konfiguracja styków: 2 × NO
• Separacja styku: TAK
• Czas przełączania: 75 msek / 150 msek
• Sygnalizacja zasilania: LED zielona
• Sygnalizacja zadziałania: LED czerwona
• Czas rozruchu GWIAZDA: 1÷1000 sek
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,8 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20
