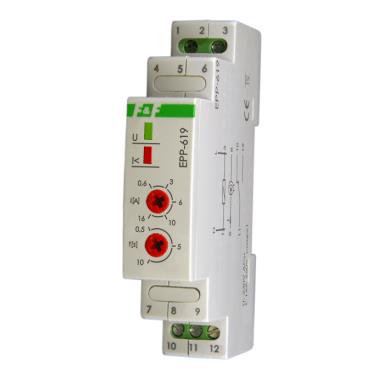

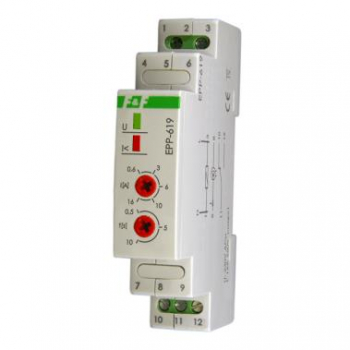

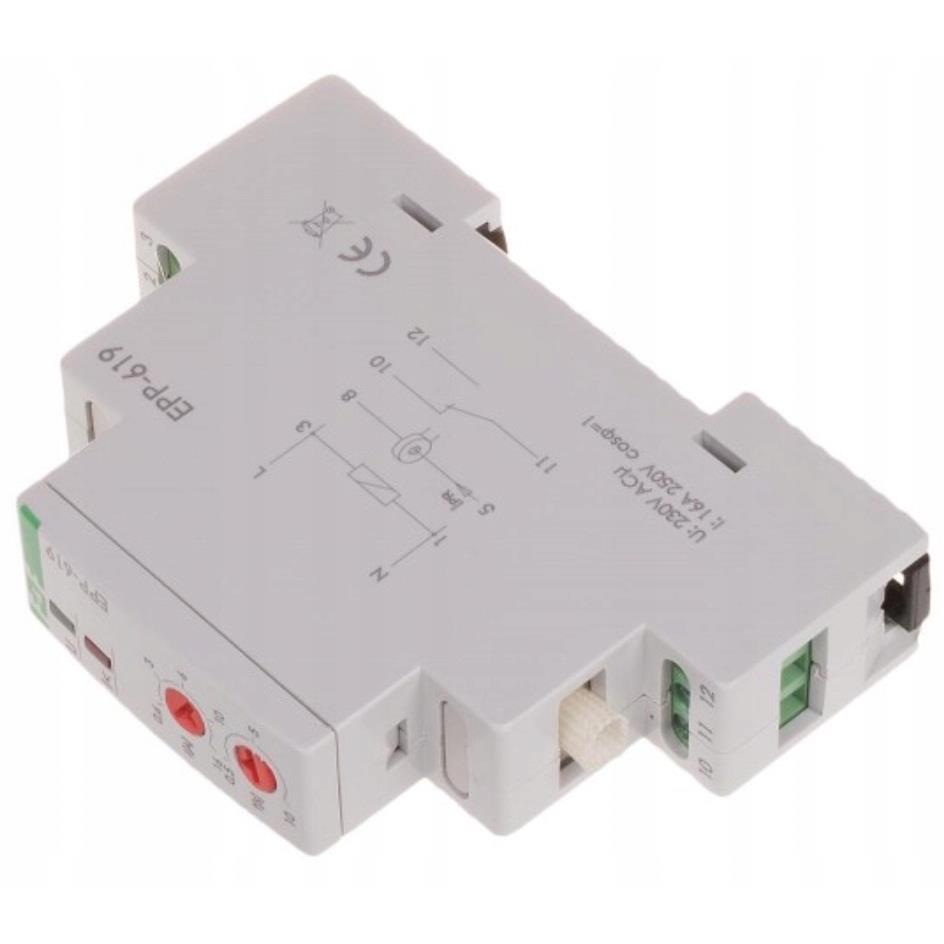

Przekaźnik kontroli prądu 1 fazowy z kanałem przelotowym EPP-619 F&F FiF FF

Przekaźnik prądowy EPP-619 kontroluje wartości natężenia prądu w obwodach mierzonych. W przypadku przekroczenia wartości natężenia prądu powyżej ustawionych wartości progowych następuje przełączenie styku.

• Jednofunkcyjny przekaźnik prądowy
• Z kanałem przelotowym pod przewód prądowy obwodu mierzonego.

Charakterystyka przekaźnika kontroli prądu 1 fazowego z kanałem przelotowym EPP-619 F&F FiF FF

• Przekaźnik prądowy EPP-619 kontroluje wartości natężenia prądu w obwodach mierzonych. W przypadku przekroczenia wartości natężenia prądu powyżej ustawionych wartości progowych następuje przełączenie styku.
• Jednofunkcyjny przekaźnik prądowy
• Z kanałem przelotowym pod przewód prądowy obwodu mierzonego.

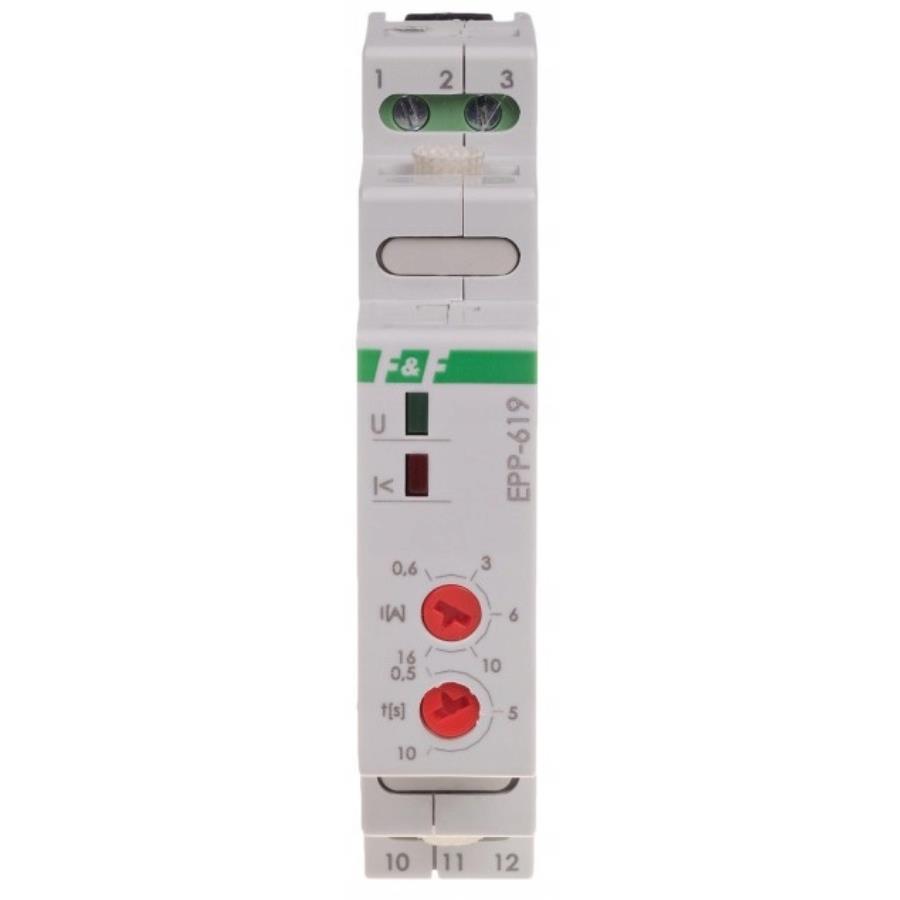

• Zasilanie przekaźnika sygnalizuje świecenie diody LED zielonej U. Potencjometrem nastawiamy wartość natężenia prądu zadziałania. Jeżeli natężenie prądu jest poniżej nastawionego progu, styk pozostaje otwarty (poz. 11-10). Jeżeli wartość natężenia prądu przekroczy próg nastawy, styk zostanie zamknięty (poz. 11-12) z nastawionym opóźnieniem czasowym" t". Przekroczenie progu nastawy sygnalizuje świecenie LED czerwonej I<. Spadek wartości natężenia prądu poniżej nastawionego progu spowoduje automatyczne otwarcie styku (poz. 11-10).
• Prąd odbiornika może być większy niż 16 A. Ograniczeniem jest przekrój przewodu przewlekanego przez kanał przelotowy

Parametry techniczne przekaźnika kontroli prądu 1 fazowego z kanałem przelotowym EPP-619 F&F FiF FF

• Napięcie zasilania: 230 V AC
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 16 A
• Konfiguracja styków: 1 × NO/NC
• Separacja styku: TAK
• Czas powrotu: 0,5 s
• Histereza powrotu zasilania: 10%
• Średnica otworu przelotowego: 4 mm
• Prąd obwodu mierzonego Im: ograniczony przekrojem przewodu przewlekanego (maks. Ø: 4 mm)
• Prąd przełączenia - regulowany: 0,6÷16 A
• Czas zadziałania - regulowany: 0,5÷10 s
• Przyłącze: zaciski śrubowe 2,5 mm²
• Moment dokręcający: 0,4 Nm
• Pobór mocy: 0,4 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: 1 moduł (18 mm)
• Montaż: na szynie 35 mm
• Stopień ochrony: IP20

Przekaźnik kontroli prądu 1 fazowy z kanałem przelotowym EPP-619 F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to Przekaźnik kontroli prądu 1 fazowy z kanałem przelotowym EPP-619 F&F FiF FF
