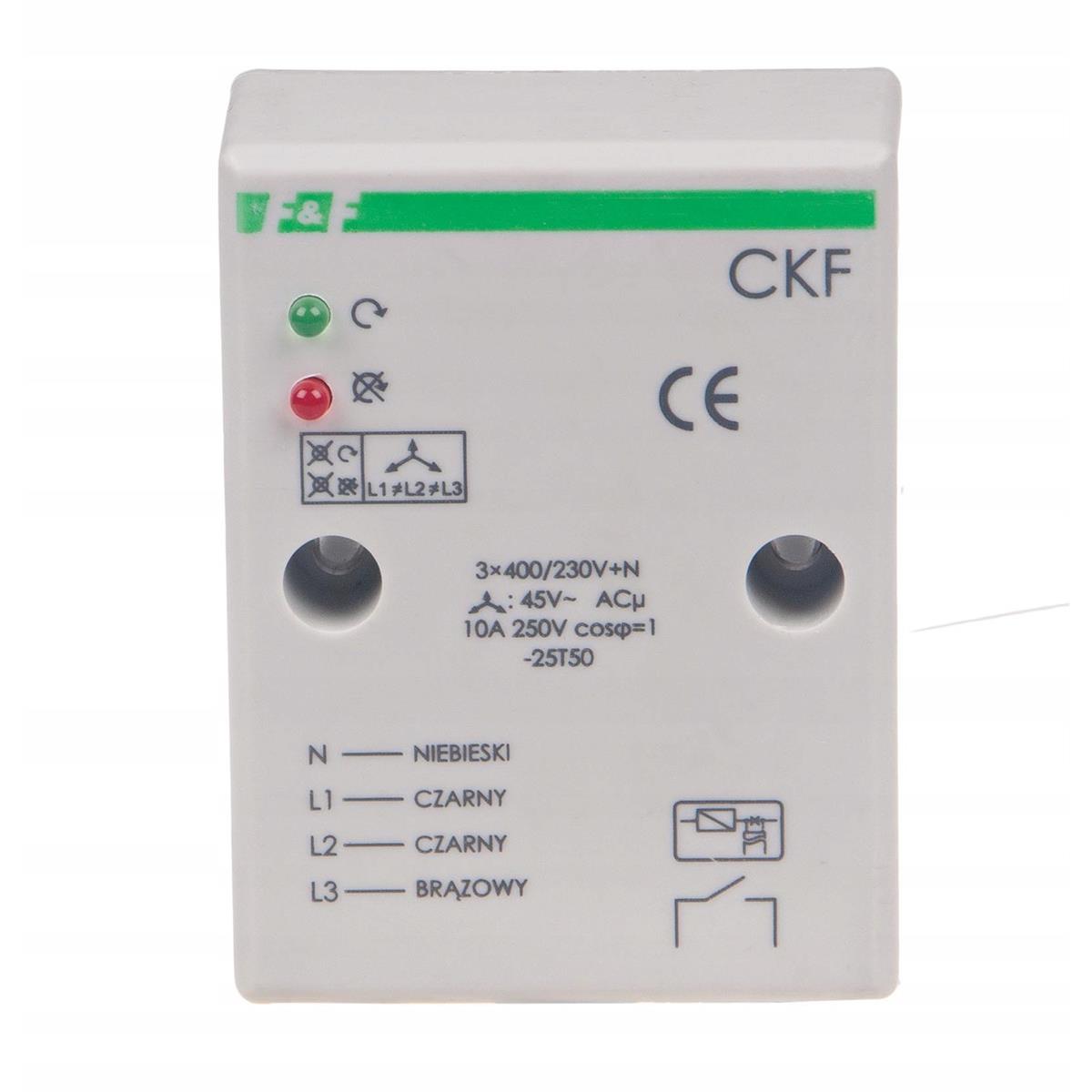

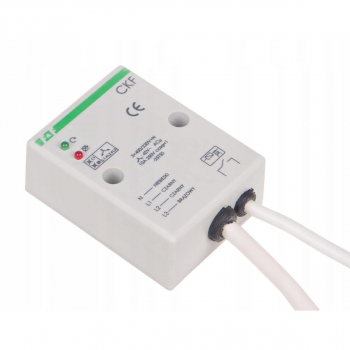

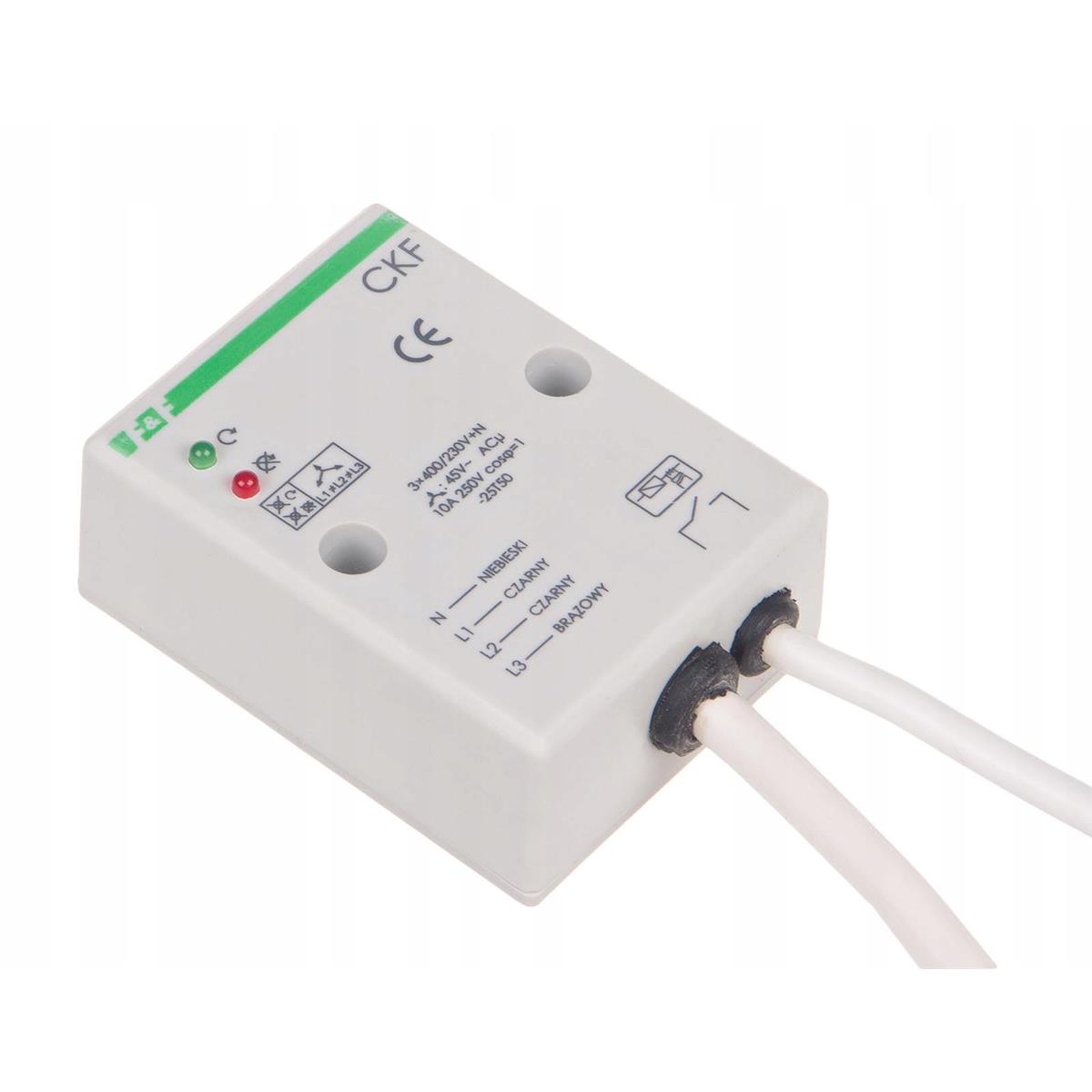

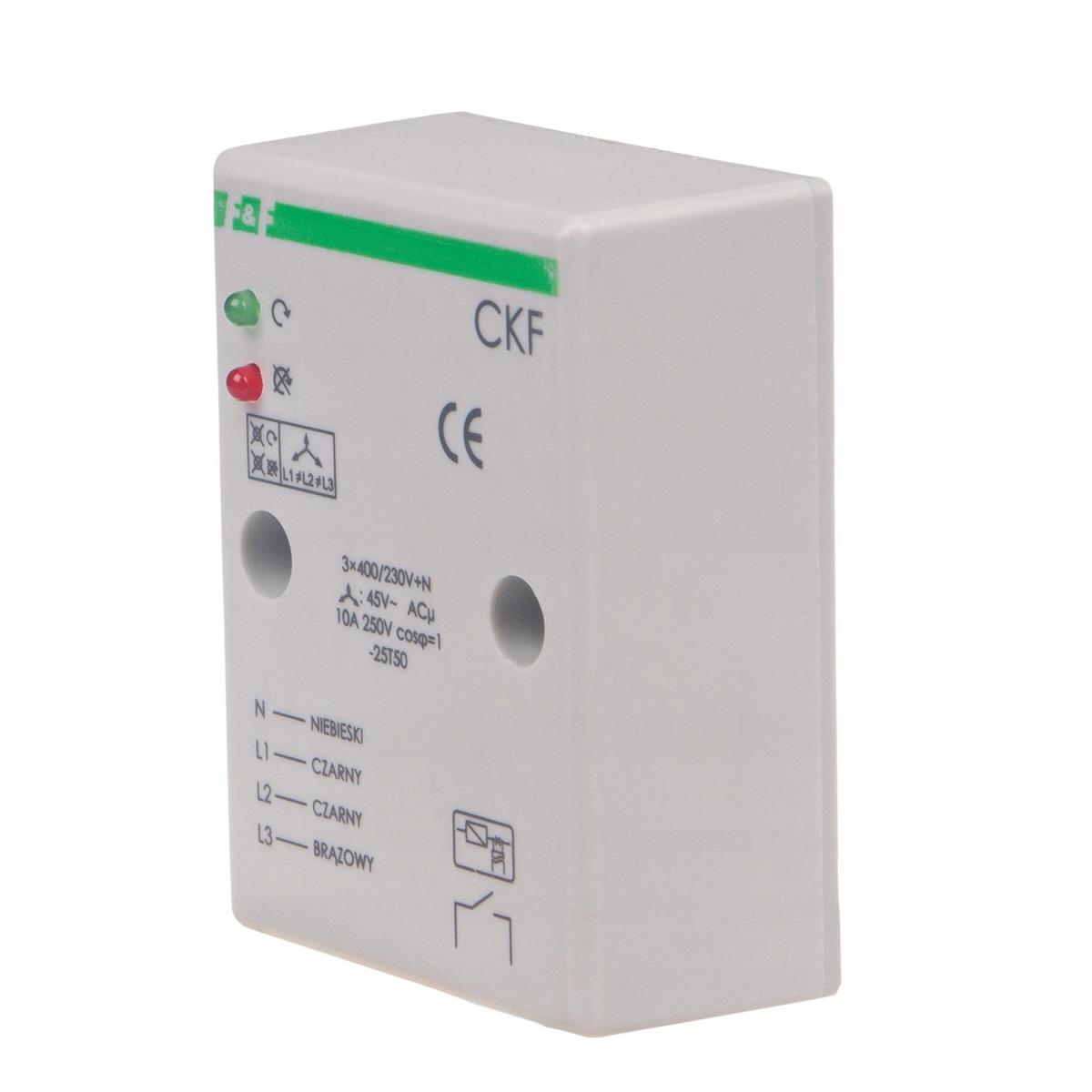

Czujnik kolejności i zaniku faz 45V CKF F&F FiF FF

Przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

• Ze stałym progiem asymetrii napięciowej zadziałania
• Styk 1 x NO

Charakterystyka czujnika kolejności i zaniku faz 45V CKF F&F FiF FF:

• To urządzenie, które służy do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, które mogą przyczynić się do zniszczeniem silnika
• Zabezpiecza kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem
• Zanik napięcia w jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej 45V – sygnalizowany brakiem świecenia obu LED, spowoduje wyłączenie silnika
• Wyłączenie nastąpi z opóźnieniem 4s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania - tj. o wartość histerezy napięciowej. Przy powyższych anomaliach uruchomienie silnika jest niemożliwe
• W przypadku zmiany kolejności faz przed czujnikiem -sygnalizowanej świeceniem LED czerwonej - powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika
• Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz
• Prawidłowe zasilanie odbiornika wskazywane jest świeceniem zielonej diody LED

Parametry techniczne czujnika kolejności i zaniku faz 45V CKF F&F FiF FF:

• Napięcie zasilania: 3 × 400 V + N
• Współpraca z agregatami prądotwórczymi: NIE
• Kontrola zaniku / asymetrii faz: TAK
• Kontrola kolejności faz: TAK
• Kontrola styków stycznika: NIE
• Element wykonawczy: przekaźnik
• Maksymalny prąd obciążenia: 10 A
• Konfiguracja styków: 1 × NO
• Separacja styku: TAK
• Asymetria napięciowa zadziałania: 45 V
• Histereza napięciowa: 5 V
• Opóźnienie wyłączenia: 4 s
• Kontrola zasilania: 2 × LED
• Przyłącze: OMY 4×1 mm²; 2×0,75 mm², l: 0,5 m
• Pobór mocy: 1,6 W
• Temperatura pracy: -25÷40°C
• Wymiary: 51×67×26 mm (± 1 mm)
• Montaż: natynkowy
• Stopień ochrony: IP20
• TrueRMS: NIE

Czujnik kolejności i zaniku faz 45V CKF F&F FiF FF jest bardzo dobrze zapakowany, więc nie ulegnie uszkodzeniu podczas transportu.

Jest to czujnik kolejności i zaniku faz 45V CKF F&F FiF FF
